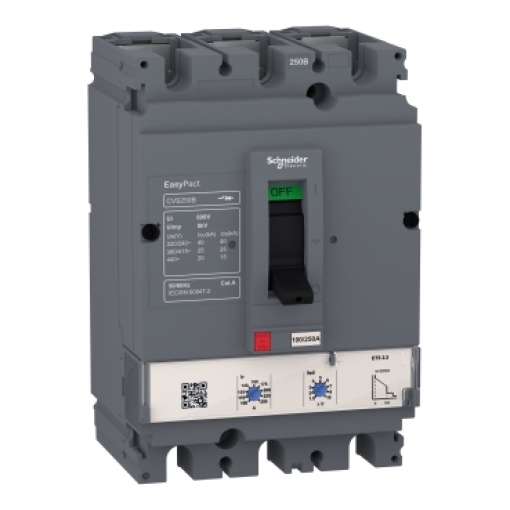

Este dispositivo é um disjuntor fixo 3d de 3 pinos com um elevado nível de desempenho e funcionalidade económica. É a escolha ideal para aplicações de proteção de edifícios de pequena e média dimensão. A capacidade de corte (Icu) é de 25 kA rms a 415 VCA 50/60Hz. A tensão operacional é de 440 VCA 50/60 Hz. Este produto incorpora um disparador elétrico ETS 2.2. Esta versão de 3 pinos (105 mm x 161 mm x 86 mm) vem com uma variedade de funções e acessórios opcionais. O EasyPact CVS160B está em conformidade com as normas internacionais (IEC 60947, EN 60947, CCC, CB).
Cutting and Protection Devices
CVS100B ETS 2.2 40A 4P
Nortécnica Ref:
EAN:
3606482140882
Description
Technical Information
Attributes
Number of auxiliary contacts as normally open contact
0
Number of auxiliary contacts as normally closed contact
0
Rated permanent current Iu
160
With integrated under voltage release
Yes
Número de polos
3
Overload release current setting
-
-
Number of auxiliary contacts as change-over contact
0
Rated voltage
415
415
Potência dissipada
14.08
Degree of protection IP
IP40
Position of connection for main current circuit
Front side
Motor drive integrated
No
Type of electrical connection of main circuit
Screw connection
Type of control element
Wing knob
With switched-off indicator
Yes
Rated short-circuit breaking capacity Icu at 400 V, 50 Hz
25
Adjustment range short-term delayed short-circuit release
0.02
0.02
Adjustment range undelayed short-circuit release
-
-
Suitable for DIN rail top hat rail mounting
No
Integrated earth fault protection
No
Motor drive optional
No
Device construction
-
DIN rail top hat rail mounting optional
No
Complete device with protection unit
Yes
Brands
Schneider Electric Portugal
