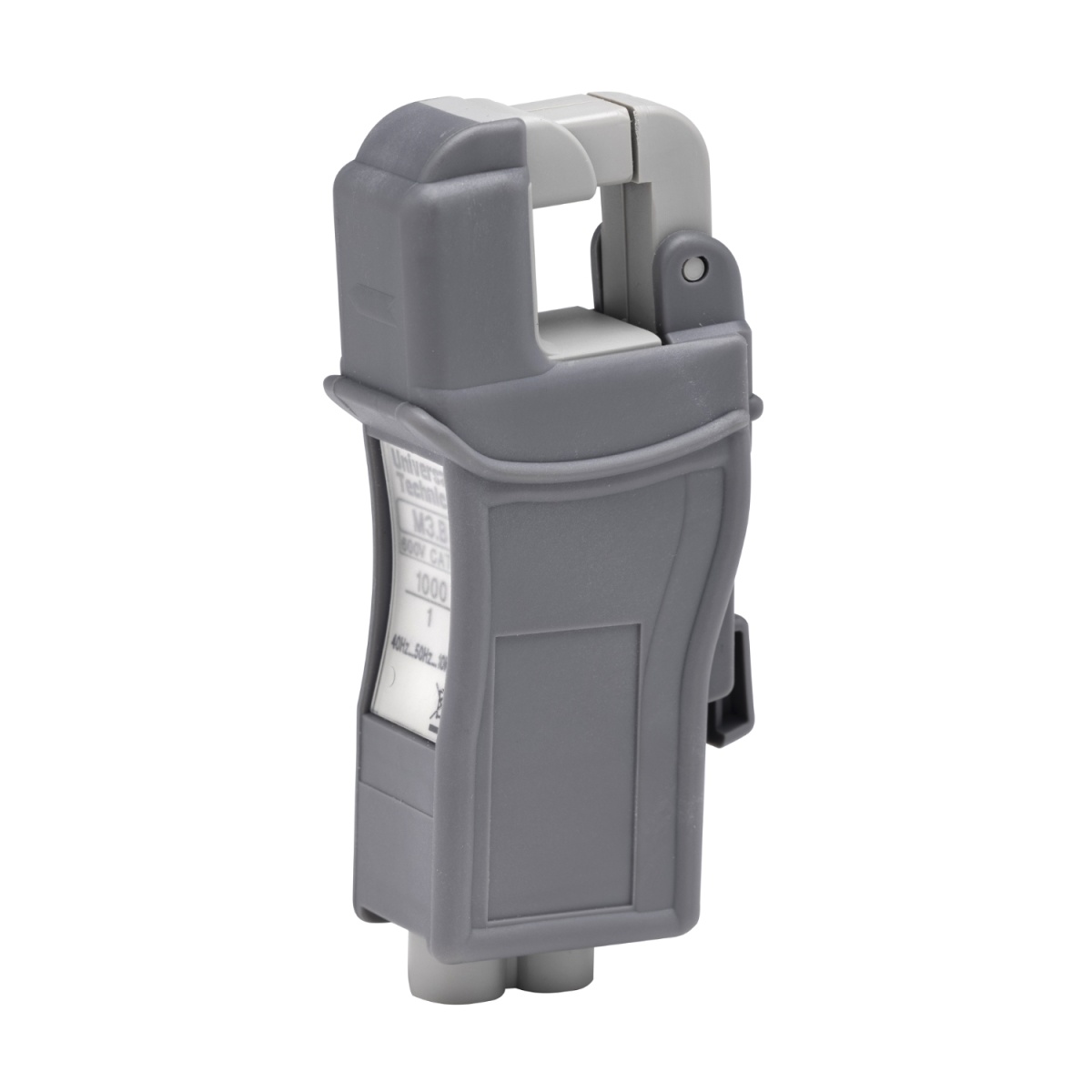

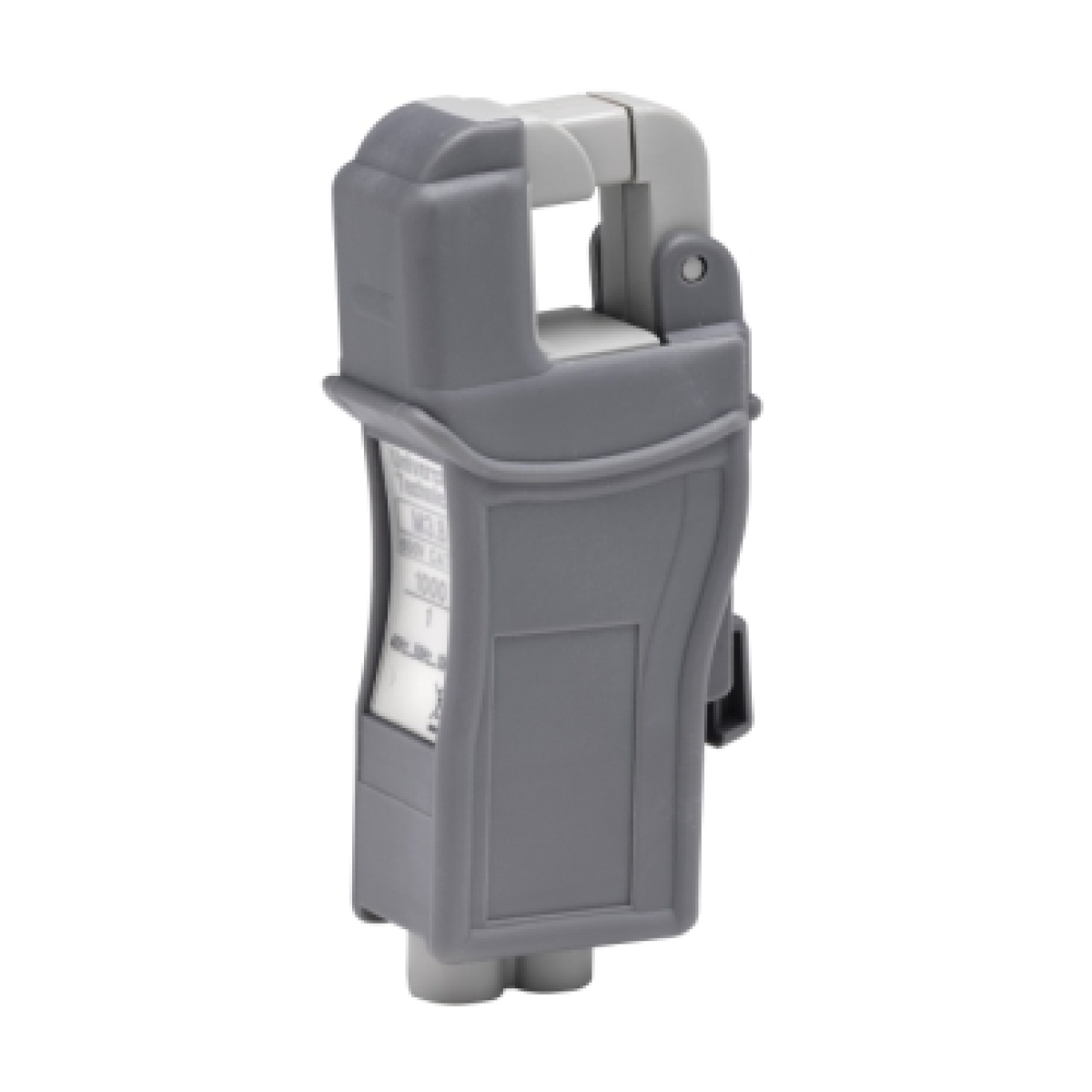

Pinça de localização móvel, Vigilohm MFL, CP15, diâmetro 15 mm

Esta sonda VigilOhm foi concebida para monitorizar a corrente e identificar a falta de isolamento nas redes elétricas subterrâneas e informáticas, desde o alimentador principal até ao nível de carga. Tem de ser associada ao nosso localizador de falhas móvel VigilOhm IMDMFLK1 para permitir a visualização em tempo real da resistência e da capacitância. Esta sonda funciona com uma tensão até 600V CA/CC Cat III e é composta por uma pega, um sistema de bloqueio de segurança e um furo que pode ser aberto e monitorizado até 3600 A. A sonda CP15 foi especificamente concebida para cabos finos com até 12 mm de diâmetro em locais difíceis, a sua conceção compacta permite uma elevada precisão e capacidade de gestão com uma precisão de 0,5% a 3%. Permitindo o controlo do isolamento no sistema de ligação à terra, as três sondas de localização de defeitos da gama VigilOhm permitem um controlo simples e eficaz do isolamento dos cabos. O sistema está adaptado para cabos e redes de curta ou longa distância, podendo atingir décimas de quilómetros. Para garantir a veracidade do valor medido, tenha em atenção que o kit e sonda IMDMFLK1 requerem que o sinal seja fornecido por um CPI IM400. Com um diâmetro interno de 54 mm, pesa 650 g e mede 225 mm de altura, 31 mm de largura e tem 105 mm de largura. A temperatura de funcionamento situa-se entre -10°C e 55°C e o dispositivo pode tolerar até 85% de humidade sem condensação. A temperatura de armazenamento situa-se entre -20°C e 70°C. A cor da sonda é cinzento. O IMDCP15 é certificado IEC61010-1, IEC61010-2 e EN61326, é um dispositivo de categoria III com um grau de poluição de 2. Para o utilizar corretamente, o cabo deve passar pela abertura da sonda e esta deve estar totalmente fechada para garantir um bom fluxo de corrente. O cabo deve respeitar o diâmetro máximo acima indicado e deve ser posicionado no centro da abertura da sonda sem tocar no dispositivo. Para uma maior versatilidade na monitorização de cabos, as sondas IMDCP100 e IMDCP50 também podem ser utilizadas e permitem monitorizar cabos com um diâmetro de 66 mm e 44 mm, respetivamente. No total, o kit móvel de localização de defeitos VigilOhm é composto por três toroides de medição e pela carteira de localização de defeitos de isolamento. E permite a localização efetiva de defeitos de isolamento, independentemente da complexidade do seu sistema de ligação à terra IT. Este kit adapta-se a redes de terra IT de curta ou longa distância, complexas ou simples, e permite ao utilizador gerir o número de alimentadores necessário.
