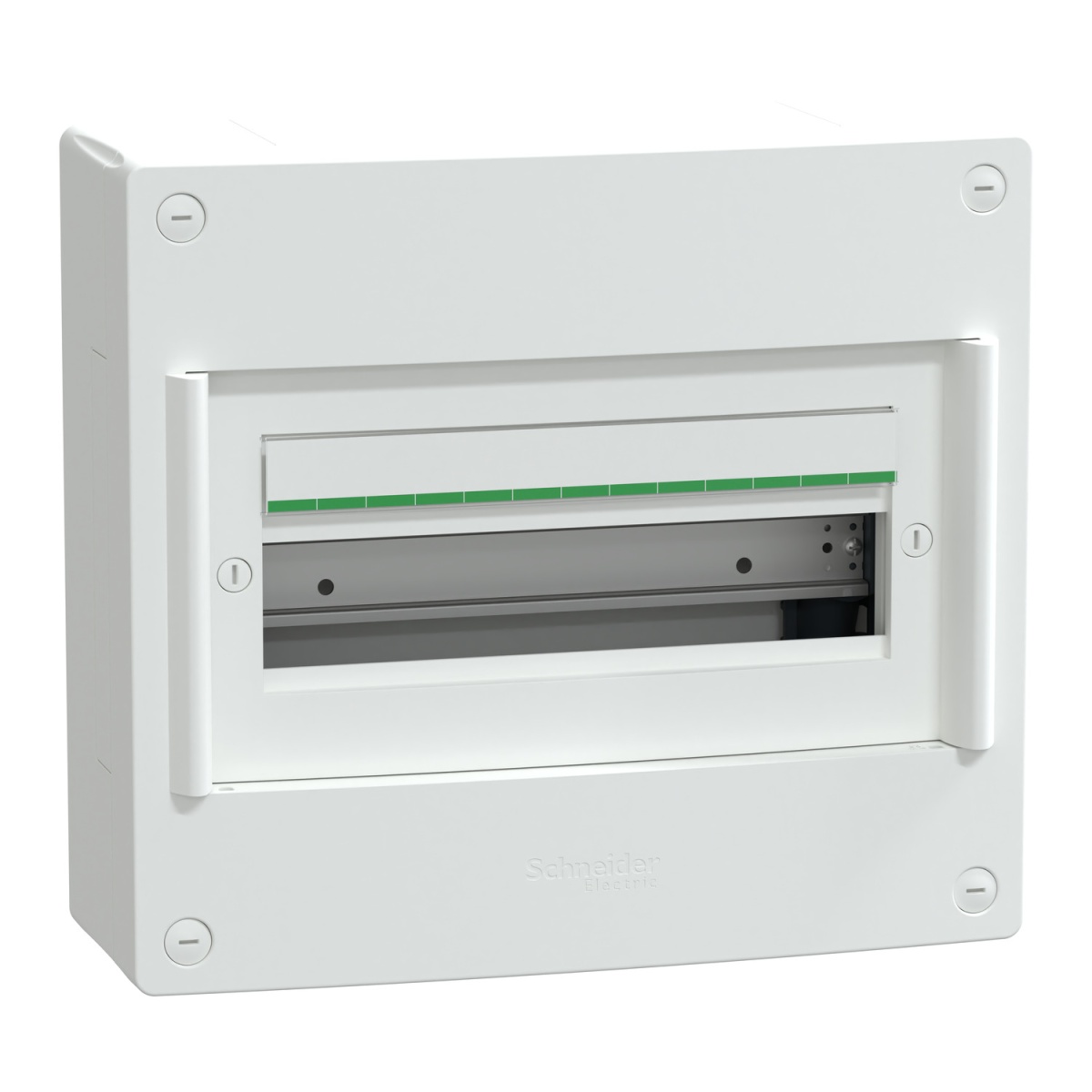

PrismaSet XS Quadro Saliente 1 fila 13 módulos 3 TB

Este Prismaset XS é um quadro de distribuição para montagem saliente. Este quadro de plástico é composto por 1 fila de 13 módulos de 18 mm. Pode acomodar todos os tipos de aparelhagens modulares. Este quadro destina-se à instalação interior. O grau de proteção IP é IP40 com porta e IP30 sem porta. Pode ser instalada uma porta opcional. A cor do quadro e da face frontal é branca (RAL 9003). Este quadro pronto a usar destina-se a sectores residenciais e terciários. É concebido para eletricistas, fornecendo ergonomia e flexibilidade de instalação. Os cabos podem entrar através da parte superior ou inferior do quadro através das placas de entrada de cabos amovíveis. Permite a entrada por cabo, tubo ou calha. Está equipado com uma placa traseira e uma calha DIN. A calha é amovível e facilita as operações de cablagem e manutenção. Inclui 1 bloco terminal de terra, 1 neutro e 1 fase. O bloco terminal de terra fornece 14 saídas (3x25mm² + 11x4mm²). Os blocos terminais neutro e de fase fornecem 4 saídas (4x16mm²). É fornecido com 1 etiqueta de identificação, 1 protetor de etiqueta, 1 espelho cego e algum hardware de fixação de cabo. A classe de isolamento elétrico é classe II. A tensão de isolamento nominal da Ui é de 400 V. A categoria de sobretensão é II. A corrente nominal In é até 63 A. A energia dissipada é de 22 W. Está em conformidade com as normas IEC 60670-1 e 24, IEC 61439-1 e 3. As dimensões totais são (L) 336 mm x (A) 300 mm x (P) 127 mm. O peso do produto é de 2,050 kg. O quadro e a placa frontal são feitos de tecnoplástico. A parte traseira é feita de tecnoplástico. A resistência do plástico às chamas e ao calor anormal é de 750 °C para o invólucro, a placa frontal e a placa traseira. O grau de proteção IK é IK08 sem porta e IK09 com porta. A temperatura de funcionamento é de -25°C a 60°C.
