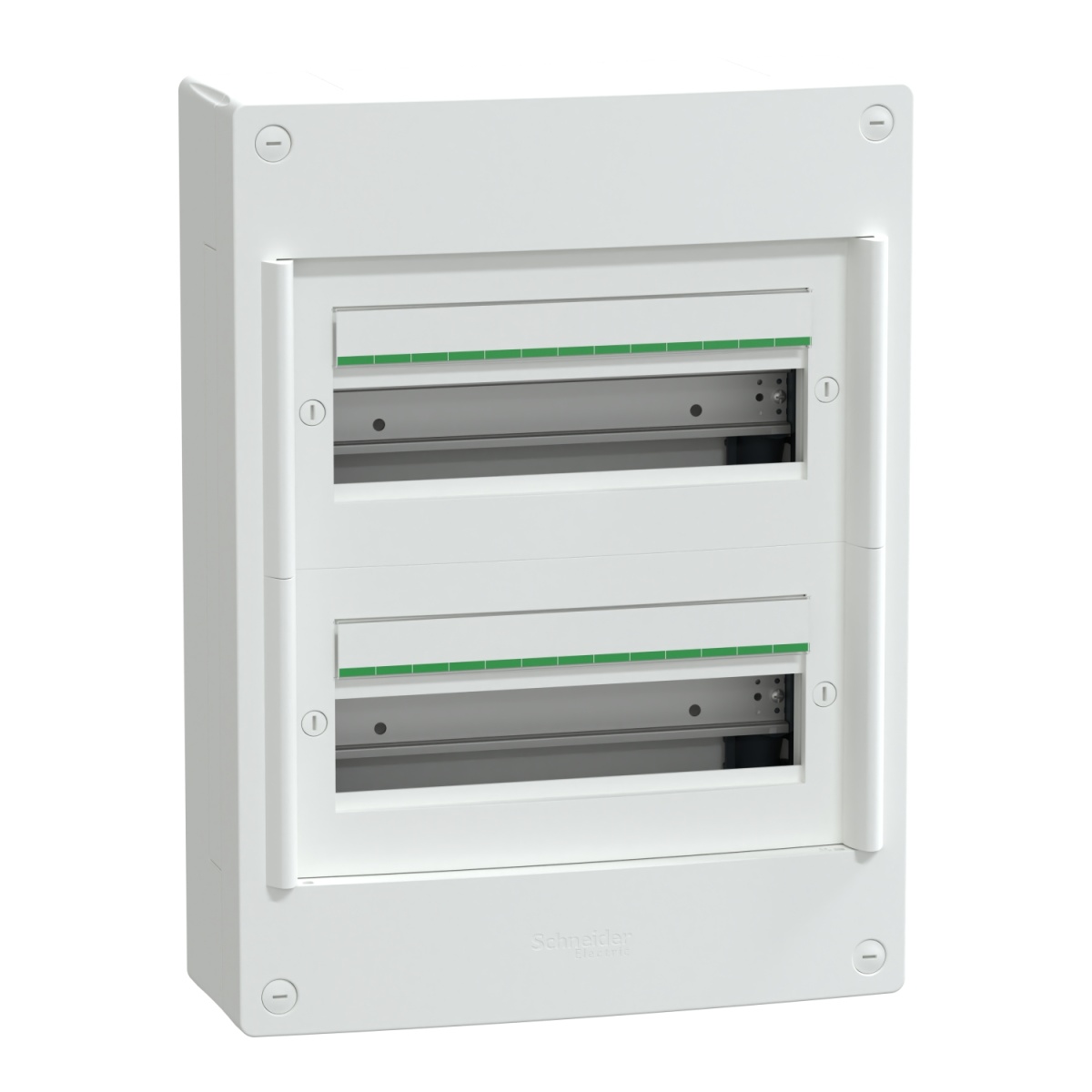

PrismaSet XS Quadro Saliente 2 filas 13 módulos 3 TB

Este Prismaset XS é um quadro de distribuição para montagem saliente. Este quadro de plástico é composto por 2 filas de 13 módulos de 18 mm. Pode acomodar todos os tipos de aparelhagens modulares. Este quadro destina-se à instalação interior. O grau de proteção IP é IP40 com porta e IP30 sem porta. Pode ser instalada uma porta opcional. A cor do quadro e da face frontal é branca (RAL 9003). Este quadro pronto a usar destina-se a sectores residenciais e terciários. É concebido para eletricistas, fornecendo ergonomia e flexibilidade de instalação. Os cabos podem entrar através da parte superior ou inferior do quadro através das placas de entrada de cabos amovíveis. Permite a entrada por cabo, tubo ou calha. Está equipado com uma placa traseira e duas calhas DIN. As calhas são amovíveis e facilitam as operações de cablagem e manutenção. Inclui 1 bloco terminal de terra, 1 neutro e 1 fase. O bloco terminal de terra fornece 24 saídas (3x25mm² + 21x4mm²). O bloco de terminal de fase e neutro fornece 7 saídas (1x35mm² + 6x16mm²). O bloco de terminal de fase fornece 7 saídas (1x35mm² + 6x16mm²). É fornecido com 2 etiquetas de identificação, 2 protetores de etiqueta, 1 espelho cego e algum hardware de fixação de cabos. A classe de isolamento elétrico é classe II. A tensão de isolamento nominal da Ui é de 400 V. A categoria de sobretensão é II. A corrente nominal In é até 63 A. A potência dissipada é de 40 W. Está em conformidade com as normas IEC 60670-1 e 24, IEC 61439-1 e 3. As dimensões totais são (L) 336 mm x (A) 450 mm x (P) 127 mm. O peso do produto é de 2,800 kg. O quadro e a placa frontal são feitos de tecnoplástico. A parte traseira é feita de tecnoplástico. A resistência do plástico às chamas e ao calor anormal é de 750 °C para o invólucro, a placa frontal e a placa traseira. O grau de proteção IK é IK08 sem porta e IK09 com porta. A temperatura de funcionamento é de -25°C a 60°C.
