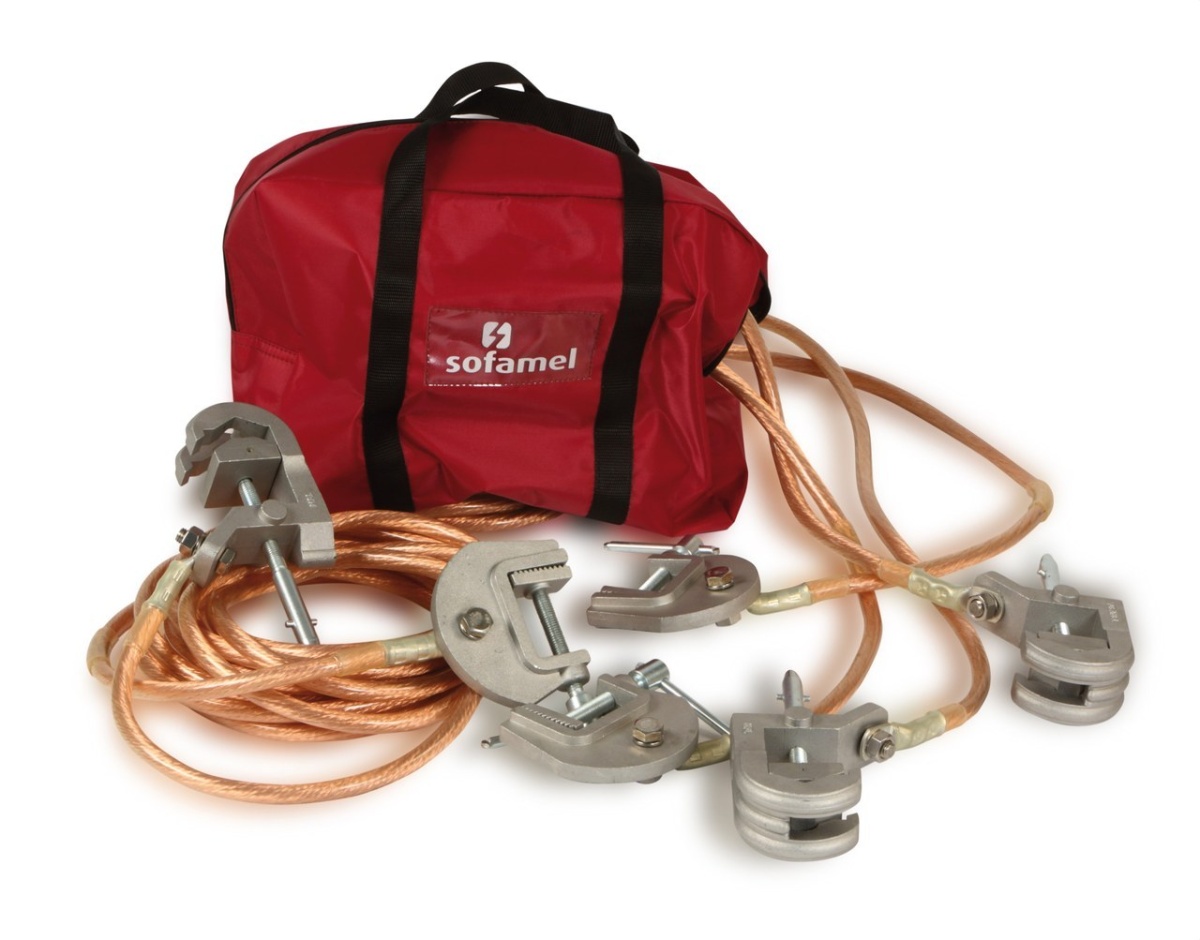

Equipo de puesta a tierra y cortocircuito de fases para líneas aéreas y subestaciones de alta tensión. El objetivo principal de su instalación es la protección del trabajador ante la puesta en funcionamiento accidental o un posible retorno de tensión durante los trabajos de reparación. Según norma IEC 61230. Compuesto por 3 pinzas MPL de aleación de aluminio y apriete por tornillo para conductores cilíndricos de diámetro comprendido entre 5 y 45mm pletinas de máx. 45mm, barras de distribución flexibles de máx. 45mm y puntos de fijación de entre 20 y 25mm, 3 cables de cobre con aislamiento de PVC. Sección y longitud según modelo, 3 tornos de puesta a tierra TT-50 y 3 fundas para el transporte y almacenamiento del equipo.
Electric Panels Kits
Puesta tierra alta tensión PAT-MPL05008
Nortécnica Ref:
EAN:
8435157362626
Description
Technical Information
Attributes
Model
-
Número de polos
3
Material
-
Max. short circuit current
12
Wire cross section, phase-side
45
Wire cross section, earth-side
43
Length 1-pole rope
-
Length phaseline a
8000
Length phaseline b
8000
Length phaseline c
8000
Length earth line
-
Connecting part, phase-side
Universal clamp 20/25 mm
Connecting part, earth-side
Earthing clamp
Fully insulated
-
Brands
SOFAMEL
Descrição Longa
Equipo de puesta a tierra y cortocircuito de fases para líneas aéreas y subestaciones de alta tensión. El objetivo principal de su instalación es la protección del trabajador ante la puesta en funcionamiento accidental o un posible retorno de tensión durante los trabajos de reparación. Según norma IEC 61230. Compuesto por 3 pinzas MPL de aleación de aluminio y apriete por tornillo para conductores cilíndricos de diámetro comprendido entre 5 y 45mm pletinas de máx. 45mm, barras de distribución flexibles de máx. 45mm y puntos de fijación de entre 20 y 25mm, 3 cables de cobre con aislamiento de PVC. Sección y longitud según modelo, 3 tornos de puesta a tierra TT-50 y 3 fundas para el transporte y almacenamiento del equipo.
