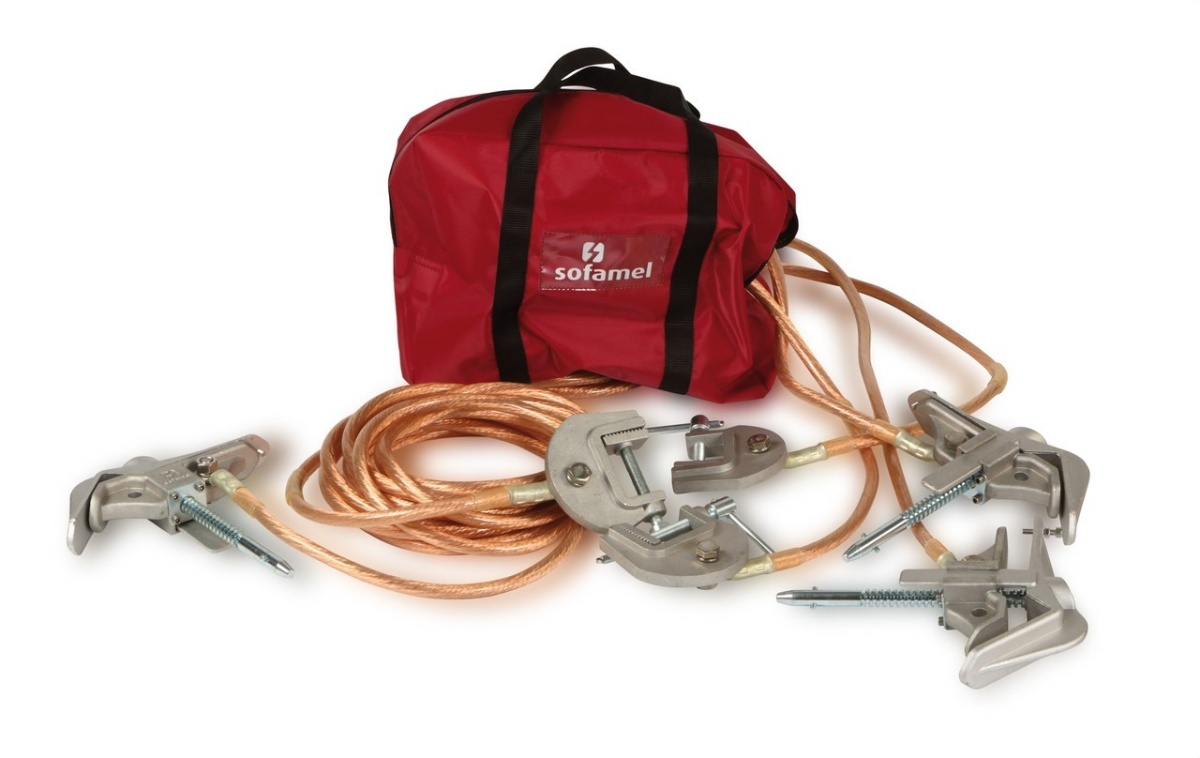

Equipo de puesta a tierra y cortocircuito de fases para subestaciones de alta tensión. El objetivo principal de su instalación es la protección del trabajador ante la puesta en funcionamiento accidental o un posible retorno de tensión durante los trabajos de reparación. Según norma IEC 61230. Compuesto por 3 pinzas TMC de aleación de aluminio y apriete por tornillo para conductores cilíndricos de diámetro comprendidos entre 10 y 70mm, pletinas de máx. 90 x 100mm y barras de distribución flexibles de máx. 50 x 120mm, 3 cables de cobre con aislamiento de PVC. Sección y longitud según modelo, 3 tornos de puesta a tierra TT-50, 3 fundas para el transporte y almacenamiento del equipo.
Electric Panels Kits
Subestación transformador alta tensión PATC-TMC07007
Nortécnica Ref:
EAN:
8435157349245
Description
Technical Information
Attributes
Model
-
Número de polos
3
Material
-
Max. short circuit current
19
Wire cross section, phase-side
70
Wire cross section, earth-side
43
Length 1-pole rope
-
Length phaseline a
7000
Length phaseline b
7000
Length phaseline c
7000
Length earth line
-
Connecting part, phase-side
Screw clamp
Connecting part, earth-side
Earthing clamp
Fully insulated
-
Brands
SOFAMEL
Descrição Longa
Equipo de puesta a tierra y cortocircuito de fases para subestaciones de alta tensión. El objetivo principal de su instalación es la protección del trabajador ante la puesta en funcionamiento accidental o un posible retorno de tensión durante los trabajos de reparación. Según norma IEC 61230. Compuesto por 3 pinzas TMC de aleación de aluminio y apriete por tornillo para conductores cilíndricos de diámetro comprendidos entre 10 y 70mm, pletinas de máx. 90 x 100mm y barras de distribución flexibles de máx. 50 x 120mm, 3 cables de cobre con aislamiento de PVC. Sección y longitud según modelo, 3 tornos de puesta a tierra TT-50, 3 fundas para el transporte y almacenamiento del equipo.
