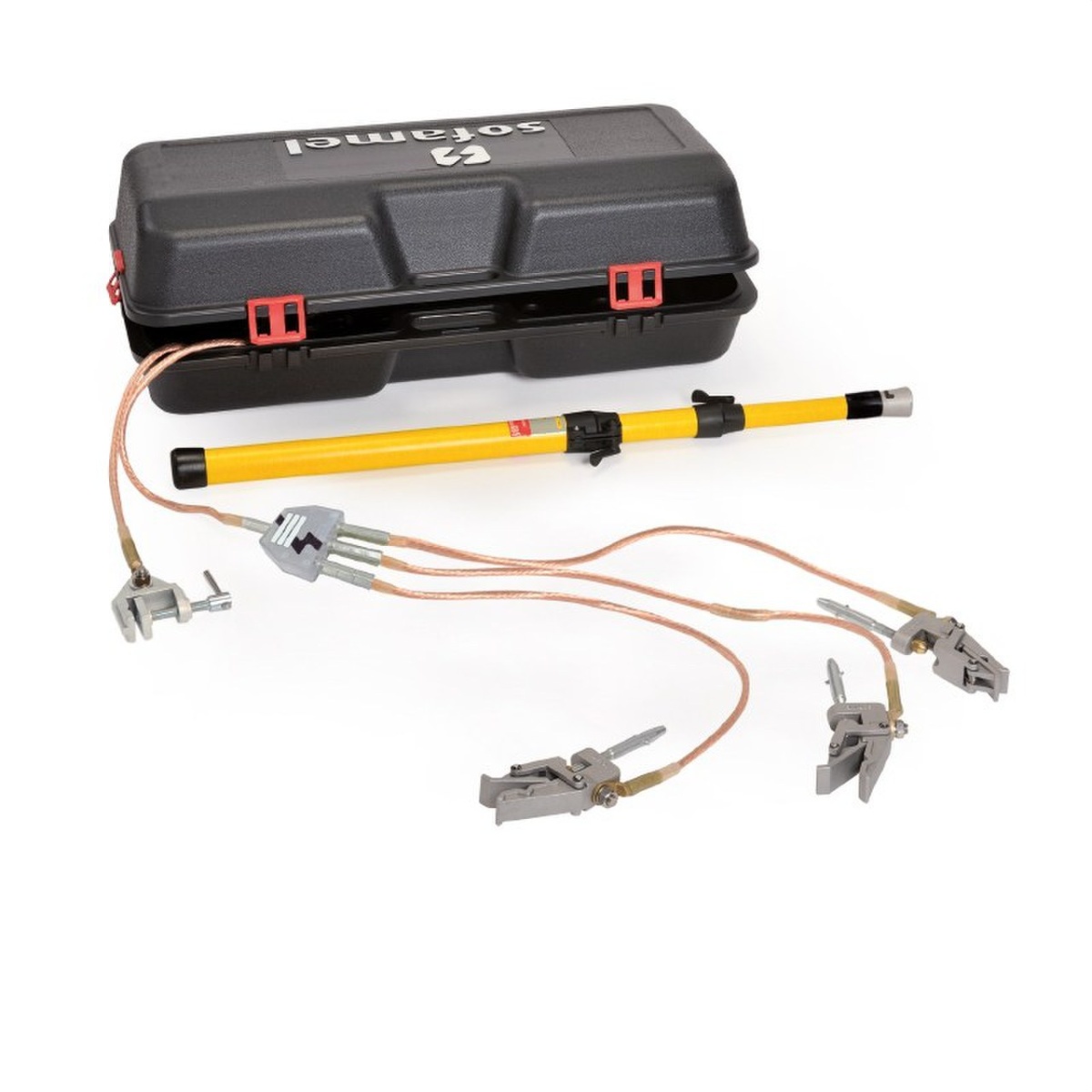

Equipo de puesta a tierra y cortocircuito para subestaciones de media tensión. El objetivo principal de su instalación es la protección del trabajador ante la puesta en funcionamiento accidental o un posible retorno de tensión durante los trabajos de reparación. La pinza PP15 es adecuada para instalaciones con pletinas colocadas en posición horizontal o vertical. Según norma IEC 61230. Compuesto por 3 pinzas de aluminio PP-15 de apriete por tornillo y eje Bayoneta para conductores cilíndricos con diámetro comprendido entre 6 y 15mm y pletinas de hasta 15 x 55mm, cables de cobre con aislamiento de PVC de 25/35/50mm2 de sección (según modelo) y 0,75m de longitud, 1 cable de cobre con aislamiento de PVC de 25/35/50mm2 de sección (según modelo) y 2m de longitud, 1 conector de trifurcación protegido con carcasa de goma, 1 torno de puesta a tierra TT-38A, 1 pértiga telescópica de 1,5m compuesta por tres tramos y 1 cofre de plástico para el transporte y almacenamiento del equipo.
Electric Panels Kits
Subestaciones de media tensión PATC-PP155050
Nortécnica Ref:
EAN:
8435157362589
Description
Technical Information
Attributes
Model
-
Number of poles
3
Material
-
Max. short circuit current
12
Wire cross section, phase-side
14
Wire cross section, earth-side
38
Length 1-pole rope
-
Length phaseline a
750
Length phaseline b
750
Length phaseline c
750
Length earth line
2000
Connecting part, phase-side
Screw clamp
Connecting part, earth-side
Earthing clamp
Fully insulated
-
Brands
SOFAMEL
Long Description
Equipo de puesta a tierra y cortocircuito para subestaciones de media tensión. El objetivo principal de su instalación es la protección del trabajador ante la puesta en funcionamiento accidental o un posible retorno de tensión durante los trabajos de reparación. La pinza PP15 es adecuada para instalaciones con pletinas colocadas en posición horizontal o vertical. Según norma IEC 61230. Compuesto por 3 pinzas de aluminio PP-15 de apriete por tornillo y eje Bayoneta para conductores cilíndricos con diámetro comprendido entre 6 y 15mm y pletinas de hasta 15 x 55mm, cables de cobre con aislamiento de PVC de 25/35/50mm2 de sección (según modelo) y 0,75m de longitud, 1 cable de cobre con aislamiento de PVC de 25/35/50mm2 de sección (según modelo) y 2m de longitud, 1 conector de trifurcación protegido con carcasa de goma, 1 torno de puesta a tierra TT-38A, 1 pértiga telescópica de 1,5m compuesta por tres tramos y 1 cofre de plástico para el transporte y almacenamiento del equipo.
