TV and R double outlet - Final Without filter. Installation as a terminal outlet connected to a tap-off or splitter (without terminal resistor). Connection: screw terminal and clamp. Output connectors (C1 / C2): IEC male 9,52mm diam. / IEC female 9,52mm diam. Frequency range (I/O / C1 / C2): 5 - 862 MHz / 5 - 862 MHz / 5 - 862 MHz Basic loss (FM / DAB / VHF / UHF): 10,0±0,7 dB / 10,0 ±1,5 dB / 4,0±1,5 dB / 3,0±0,5 dB Isolation (FM / TV): >14 / >14 Return loss (FM / TV): >18 / >10 Included: fixing claws Cover plate code: 8550, 8650, N2250.8, 8450, 8250 & 5550
Antenas e Complementos
TV outlet End socket
Ref Nortécnica:
272CLA815000A1001
EAN:
8427238045962
Descrição
Informações Técnicas
Atributos
Método de montagem
Montagem encastrada (gesso)
Cor
-
Modelo
Tomada final
Livre de halogéneo
Sim
EF000055
EV000494
Tipo de acabamento
-
Número de vias de saída
2
Atenuação da passagem a 860 MHz
-
Perda de derivação a 860 MHz
10
Qualidade do material
-
Adequado para modem de cabo
Não
Adequado para fonte de alimentação remota
Não
Material
-
Tipo de aperto da fixação
Montagem com parafuso
Tipo de tomada standard
-
Atenuação da conexão em 2 150 MHz
-
Atenuação da passagem a 2 150 MHz
-
Número RAL semelhante
-
Resistência ao impacto IK
-
Grau de proteção IP
-
Acabamento da superfície
-
Largura do dispositivo
149.000
Altura do dispositivo
78.000
Profundidade do dispositivo
225.000
Número de módulos sistema de módulos
-
DAB
-
Min. profundidade da caixa de instalação embutida
-
Classe de eficiência da blindagem
-
Banda de frequência de TV
-
-
Banda de radiofrequência
-
-
Banda de frequência do SAT
-
-
Tratamento antibacteriano
Não
Marcas
ABB
Descrição Longa

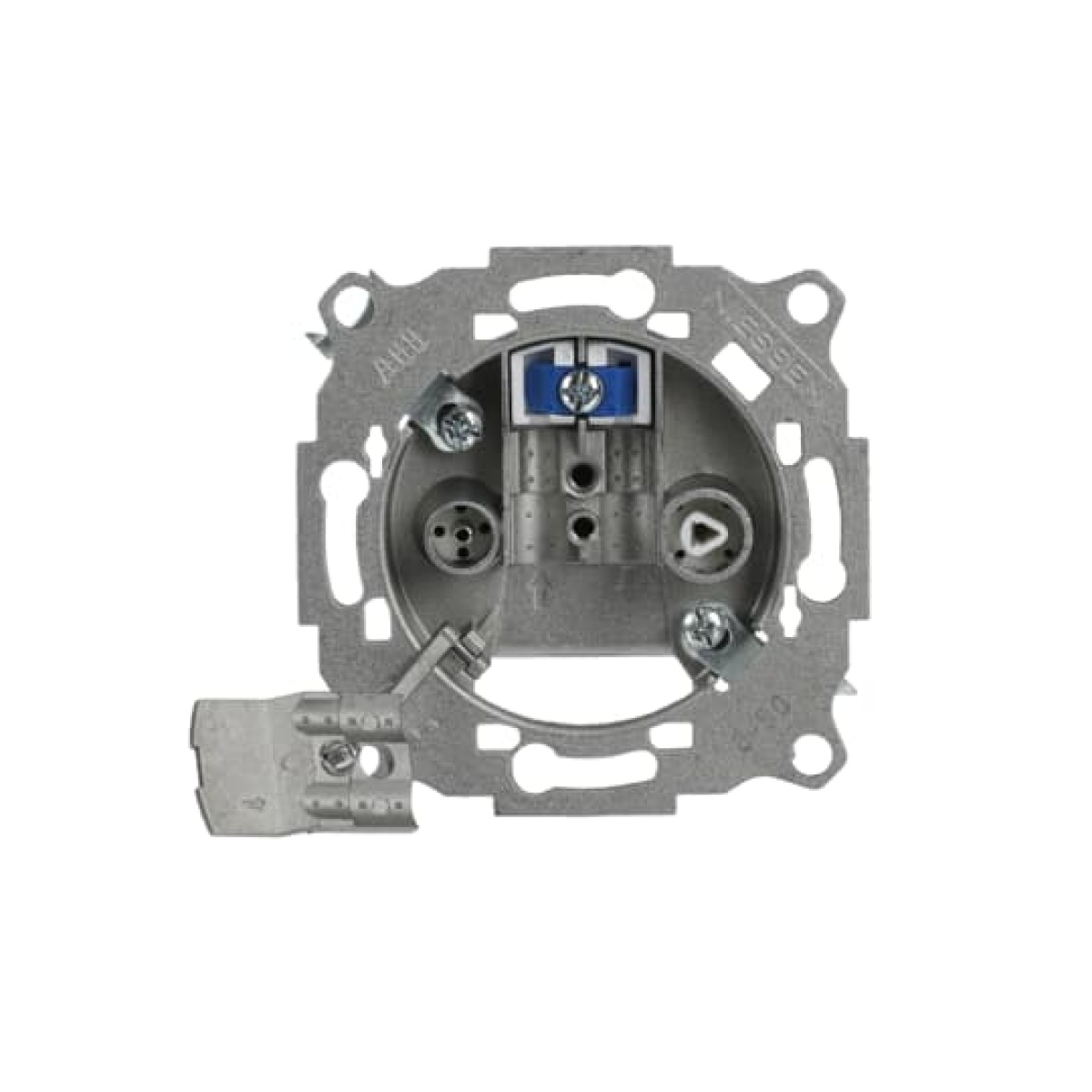

TV and R double outlet - Final
Without filter.
Installation as a terminal outlet connected to a tap-off or splitter (without terminal resistor).
Connection: screw terminal and clamp.
Output connectors (C1 / C2): IEC male 9,52mm diam. / IEC female 9,52mm diam.
Frequency range (I/O / C1 / C2): 5 - 862 MHz / 5 - 862 MHz / 5 - 862 MHz
Basic loss (FM / DAB / VHF / UHF): 10,0±0,7 dB / 10,0 ±1,5 dB / 4,0±1,5 dB / 3,0±0,5 dB
Isolation (FM / TV): >14 / >14
Return loss (FM / TV): >18 / >10
Included: fixing claws
Cover plate code: 8550, 8650, N2250.8, 8450, 8250 & 5550
